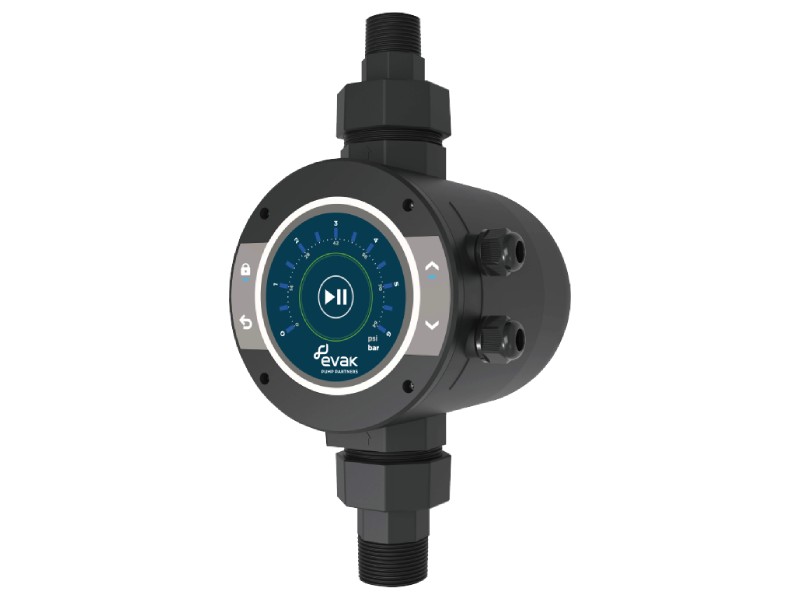

EVAK DPI-15S sagedusmuundur pumbale 1,1 kW 230 V

EVAK DPI-15S sagedusmuundur pumbale 1,1 kW 230 V – kompaktne kõik-ühes sagedusmuundur ja pumbakontroller automaatsete veevarustussüsteemide juhtimiseks ning püsiva veesurve hoidmiseks. DPI-15S reguleerib pumba pöörlemiskiirust vastavalt tegelikule veetarbimisele, aidates hoida süsteemis ühtlast seadistatud rõhku, vähendada pumba tarbetuid käivitusi ja säästa elektrienergiat.

Sagedusmuundur ühendatakse 200–240 V ühefaasilise elektrivõrguga ning sobib kuni 1,1 kW ühefaasilise 200–240 V pumba juhtimiseks. Pumba maksimaalne lubatud töövool on 8 A. Soovitud veesurvet saab seadistada vahemikus 1–6 bar ning muundur reguleerib automaatselt mootori sagedust ja pöörlemiskiirust vastavalt süsteemi veevajadusele.

Seadmesse on integreeritud rõhuandur, läbivooluandur, tagasilöögiklapp ja 0,6-liitrine AISI 304 roostevabast terasest survepaak. Survepaak aitab vähendada pumba lühikesi käivitustsükleid ja hüdraulilisi lööke. Läbivooluandur võimaldab stabiilset tööd ka ligikaudu 2 l/min veetarbimise korral.

DPI-15S sisaldab mitmeid pumba ja veevarustussüsteemi kaitsefunktsioone: üle- ja alapinge kaitse, ülevoolukaitse, lukustunud rootori kaitse, mootorühenduse ja faasivea tuvastus, ületemperatuurikaitse, kuivkäigukaitse, lekkehoiatus, ülerõhukaitse ning külmumiskaitse. Juhtpaneelilt saab seadistada soovitud rõhku ning jälgida süsteemi rõhku, tööolekut ja veateateid.

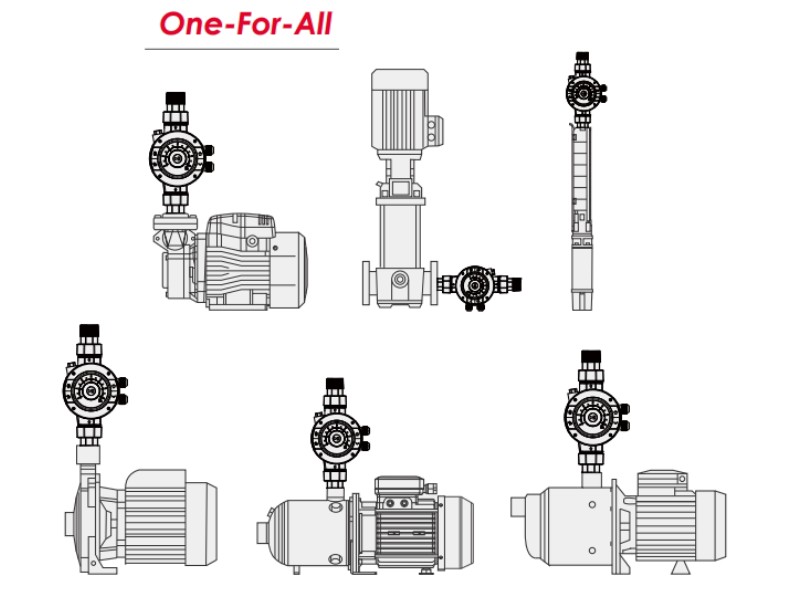

Sagedusmuundur sobib horisontaalsete ja vertikaalsete tsentrifugaalpumpade, perifeerpumpade, JET-pumpade ning puurkaevu- ja sukelpumpade juhtimiseks. Pumbatav vedelik peab olema puhas ja mitteagressiivne vesi ilma tahkete osakesteta. Maksimaalne läbivool läbi seadme on 300 l/min ehk 18 m³/h ning süsteemi maksimaalne lubatud rõhk 10 bar.

IP55 kaitseastmega seadet saab kasutada vee ja ümbritseva keskkonna temperatuuril kuni +50 °C. Võrguga ühendamiseks on 1,5 m pikkune pistikuga kaabel ning pumba elektriliseks ühendamiseks 0,5 m pikkune kaabel Y-tüüpi klemmidega.

Tehnilised andmed:
Tootja: EVAK.
Mudel: DPI-15S.
Tüüp: pumba sagedusmuundur ja automaatne pumbakontroller.
Kasutusala: automaatne veevarustus ja püsiva veesurve hoidmine.
Sobiva pumba maksimaalne võimsus: 1,1 kW / 1,5 HP.
Sobiva pumba maksimaalne vool: 8 A.
Sagedusmuunduri maksimaalne sisendvool: 11 A.
Toitepinge: 1 × 200–240 V.
Väljundpinge: 1 × 200–240 V.
Võrgusagedus: 50/60 Hz.
Reguleeritav sagedusvahemik 50 Hz võrgus: 30–50 Hz.
Reguleeritav sagedusvahemik 60 Hz võrgus: 30–60 Hz.
Rõhu seadistusvahemik: 1–6 bar.
Maksimaalne süsteemirõhk: 10 bar.
Maksimaalne läbivool: 300 l/min ehk 18 m³/h.
Minimaalne stabiilselt tuvastatav veevool: ligikaudu 2 l/min.
Maksimaalne vee temperatuur: +50 °C.
Maksimaalne ümbritseva keskkonna temperatuur: +50 °C.
Kaitseaste: IP55.
Juhtimisviis: pumba pöörlemiskiiruse automaatne reguleerimine.
Püsiva rõhu juhtimine: jah.
Pehme käivitus ja seiskamine: jah.
Integreeritud rõhuandur: jah.
Integreeritud läbivooluandur: jah.
Integreeritud tagasilöögiklapp: jah.
Integreeritud survepaak: jah.
Survepaagi maht: 0,6 l.
Survepaagi materjal: roostevaba teras AISI 304.
Tehase vaikimisi rõhuseadistus: 2,0 bar.
Survepaagi tehase eelrõhk: 0,9 bar.
Taaskäivitusrõhk: 33% madalam seadistatud rõhust.
Üle- ja alapinge kaitse: jah.
Ülevoolukaitse: jah.
Lukustunud rootori kaitse: jah.
Mootoriühenduse ja faasivea tuvastus: jah.
Ületemperatuurikaitse: jah.
Kuivkäigukaitse: jah.
Lekkehoiatus: jah.
Ülerõhukaitse: jah.
Külmumiskaitse: jah.
Sobib horisontaalsetele tsentrifugaalpumpadele: jah.
Sobib vertikaalsetele tsentrifugaalpumpadele: jah.
Sobib perifeerpumpadele: jah.
Sobib JET-pumpadele: jah.
Sobib puurkaevu- ja sukelpumpadele: jah.
Pumbatav vedelik: puhas mitteagressiivne vesi ilma tahkete osakesteta.

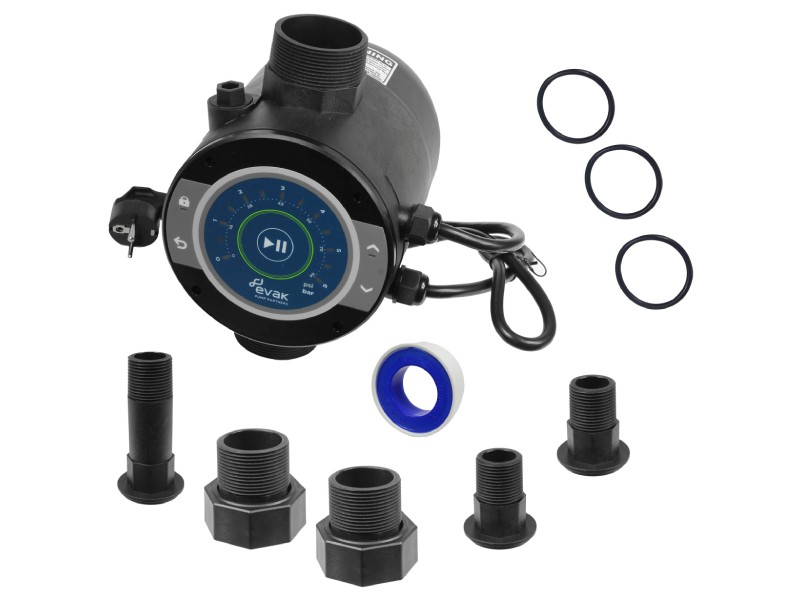

Ühendusvariandid: 1″, 1¼″ ja 1½″.
Võrgukaabli pikkus: 1,5 m.
Pumba ühenduskaabli pikkus: 0,5 m.
Mõõdud: 230 × 170 × 230 mm.
