Grand Meyer THC20-10 põrandakütte küttekaabel 10 m 200 W 20 W/m

Grand Meyer THC20-10 on kahe soonega elektriline põrandakütte küttekaabel paigaldamiseks tsemendipõhisesse tasanduskihti. 10 m pikkune ja 200 W koguvõimsusega kaabel sobib väiksema põrandapinna mugavuskütteks vannitoas, esikus, köögis või muus ruumis, kus soovitakse sooja põrandapinda.

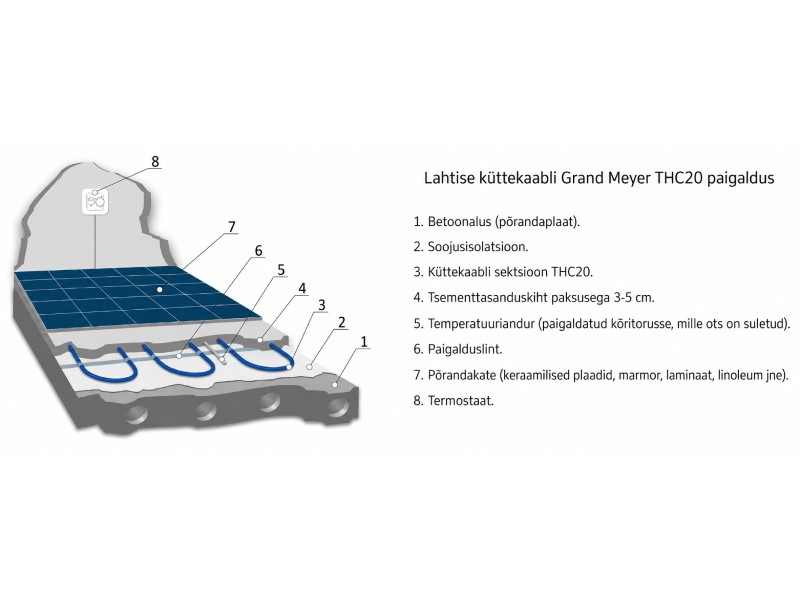

Kaabel paigaldatakse vabale põrandapinnale, kuhu ei tule statsionaarset mööblit ega muid soojust takistavaid esemeid. Paigaldussammu valimisega määratakse köetav pind ja võimsus ruutmeetri kohta. THC20-10 mudeliga saab kütta umbes 0,75-1,75 m² põrandapinda, sõltuvalt paigaldussammust. Kaabel tuleb katta tsemendipõhise tasanduskihiga ning juhtimiseks kasutatakse eraldi termostaati ja põrandaandurit. Elektriühenduse peab tegema kvalifitseeritud elektrik.

Tehnilised andmed:
Tootekood: THC20-10.
Seeria: THC20.
Tüüp: elektriline põrandakütte küttekaabel.
Kasutusala: põranda mugavusküte ja ruumi lisaküte.
Paigaldus: tsemendipõhisesse tasanduskihti.
Küttekaabli pikkus: 10 m.
Koguvõimsus: 200 W.
Joonvõimsus: 20 W/m.
Toitepinge: 230 V.
Voolutarve: 0,9 A.
Takistus +20 °C juures: 251-291 Ω.
Kaabli tüüp: kahe soonega varjestatud küttekaabel.

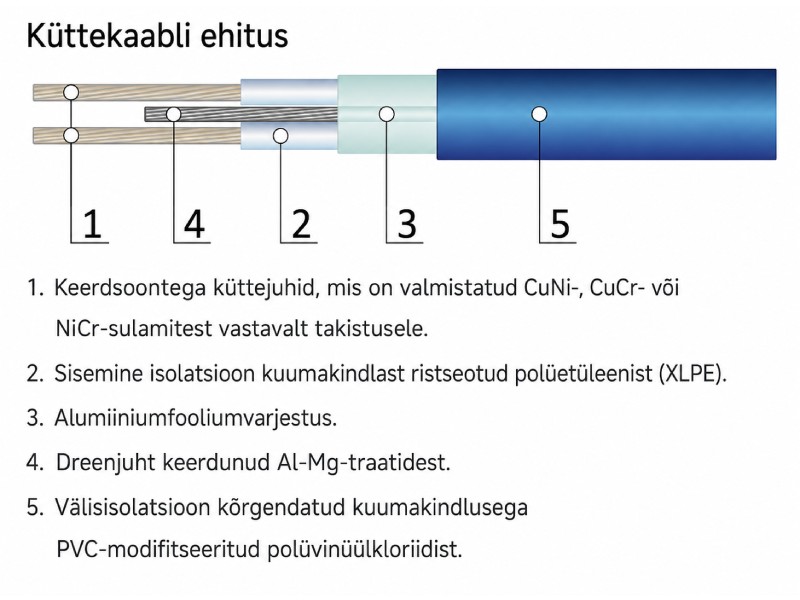

Kaabli ehitus: kaks küttejuhti, XLPE sisemine isolatsioon, alumiiniumfooliumist ekraan, kaitsejuht ja PVC väliskest.
Kaabli välisläbimõõt: 5 mm.
Minimaalne painutusraadius: 60 mm.
Külm ühendusjuhe: 3 m.
Juhtmete tähistus: pruun – faas L, sinine – null N, kollaroheline – kaitsejuht PE.
Maandus: kaabli ekraan tuleb ühendada kaitsemaandusega.
Rikkevoolukaitse: soovitatav kasutada kuni 30 mA RCD-kaitset.
Tasanduskihi paksus: 30-50 mm.
Minimaalne tasanduskihi paksus: 30 mm.
Maksimaalne paigaldussamm: 18 cm.
Soovituslik paigaldussamm märgades ruumides: kuni 15 cm.
Kaugus seintest ja statsionaarsest mööblist: 5-15 cm.
Põrandaanduri paigaldus: andur paigaldatakse kaitsetorusse kaabliloopide vahele, umbes 50-60 cm kaugusele seinast.
Anduri kaitsetoru: Ø16 mm, pikkus 1,5 m, otsakorgiga.
Termostaat: ei kuulu komplekti.
Paigalduslint: ei kuulu komplekti.
Köetav pind 7,5 cm paigaldussammuga: umbes 0,75 m².
Köetav pind 10 cm paigaldussammuga: umbes 1,00 m².
Köetav pind 12,5 cm paigaldussammuga: umbes 1,25 m².
Köetav pind 15 cm paigaldussammuga: umbes 1,50 m².
Köetav pind 17,5 cm paigaldussammuga: umbes 1,75 m².
Võimsustihedus 7,5 cm paigaldussammuga: umbes 267 W/m².
Võimsustihedus 10 cm paigaldussammuga: umbes 200 W/m².
Võimsustihedus 12,5 cm paigaldussammuga: umbes 160 W/m².
Võimsustihedus 15 cm paigaldussammuga: umbes 133 W/m².
Võimsustihedus 17,5 cm paigaldussammuga: umbes 114 W/m².
Küttekaabli lõikamine: kaablit ei tohi lühemaks lõigata.
Kasutuselevõtt: pärast tasanduskihi täielikku kivistumist, tavaliselt umbes 30 päeva pärast paigaldust.
Elektriühendus: peab olema tehtud kvalifitseeritud elektriku poolt.
Komplektis: THC20-10 küttekaabel 3 m külma ühendusjuhtmega, Ø16 mm anduri kaitsetoru otsakorgiga, paigaldusjuhend ja tehniline andmeleht.
