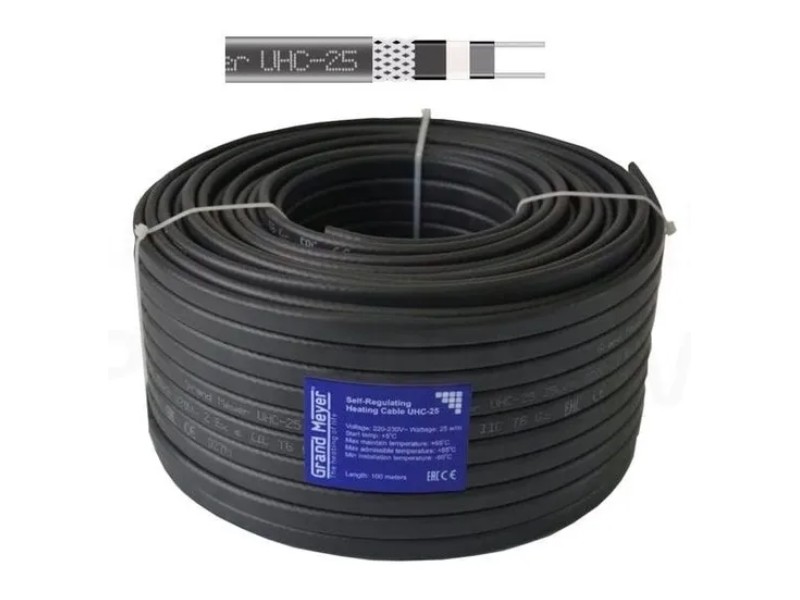

Grand Meyer UHC-25 isereguleeruv küttekaabel 100 m rull 25 W/m

Grand Meyer UHC-25 on madalatemperatuuriline isereguleeruv küttekaabel torustike, mahutite, katuste, vihmaveerennide, allavoolutorude ja muude tehniliste süsteemide külmumiskaitseks ning vajaliku temperatuuri hoidmiseks. 100 m rull sobib pikemate küttelõikude valmistamiseks ja professionaalseteks paigaldustöödeks. Kaablit võib lõigata objektil vajaliku pikkusega lõikudeks, kuid iga eraldi küttelõik tuleb varustada nõuetekohase toiteühenduse ja otsatihendusega.

UHC-25 nimivõimsus on standardtingimustes temperatuuril +10 °C 25 W/m. Kaabli pooljuhtiv süsinikmaatriks reguleerib soojuseraldust automaatselt vastavalt ümbritsevale temperatuurile. Temperatuuri langedes suureneb kaabli soojusvõimsus ning temperatuuri tõustes väheneb selle võimsus ja energiatarve. Kaabli eri osad reageerivad kohalikele temperatuuritingimustele eraldi, mistõttu võib sama küttelõigu soojuseraldus olla eri kohtades erinev.

Isereguleeruv tööpõhimõte vähendab ülekuumenemise ja läbipõlemise ohtu. Kaabel sobib paigaldamiseks ka kohtadesse, kus selle lõigud võivad omavahel ristuda või paikneda erineva temperatuuriga piirkondades. Kaablit kasutatakse nii kodustes kui ka tööstuslikes külmumiskaitse- ja temperatuuri hoidmise süsteemides.

UHC-25 sobib vee- ja tehniliste torustike külmumiskaitseks, tööstuslike ja koduste torustike temperatuuri hoidmiseks, mahutite, tulekustutussüsteemide, tehniliste vedelike torustike ja kondensaadi tagasivoolutorude kütmiseks. Kaablit võib kasutada ka katuste, vihmaveerennide ja allavoolutorude jäätumiskaitseks ning külmhoonete põrandaaluse pinnase külmakergete vältimiseks.

25 W/m joonvõimsusega UHC-25 sobib süsteemidesse, kus on vaja keskmisest suuremat küttevõimsust. Sobiva kaablipikkuse ja paigaldusviisi valimisel tuleb arvestada toru või mahuti mõõtmeid, materjali, soojusisolatsiooni paksust, ümbritseva keskkonna minimaalset temperatuuri ning soovitud hoitavat temperatuuri.

Torustiku külmumiskaitseks paigaldatakse kaabel tavaliselt toru välispinnale ja kaetakse sobiva soojusisolatsiooniga. Kaabel tuleb kinnitada nii, et see püsiks kogu pikkuses toru vastas ega saaks isolatsiooni paigaldamise ajal kahjustada. Elektriühendused ja kaabli vaba ots peavad olema niiskuse eest nõuetekohaselt suletud.

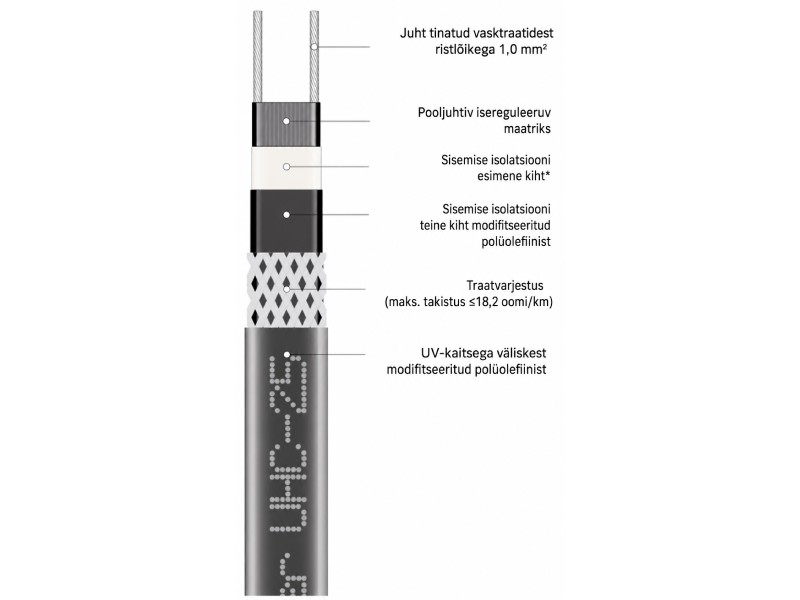

Kaablil on kaks paralleelset 1,0 mm² tinatatud vasest voolujuhti, pooljuhtiv isereguleeruv süsinikmaatriks, kaks sisemist isolatsioonikihti, metallist punutud kaitseekraan ja UV-kindel modifitseeritud polüolefiinist väliskest. Kaabli konstruktsioon tagab vastupidavuse niiskusele, ultraviolettkiirgusele, löökidele ja kulumisele. Metallist kaitseekraan annab täiendava mehaanilise kaitse ja võimaldab kaabli maandada kogu pikkuses.

100 m rulli võib jagada mitmeks eraldi küttelõiguks. Kogu rulli ühe küttelõiguna kasutamise võimalus sõltub kaabli temperatuurist sisselülitamise hetkel ja valitud kaitseautomaadist. Temperatuuril +10 °C võib kogu 100 m rulli kasutada ühe lõiguna vähemalt 30 A C-karakteristikuga kaitseautomaadiga. Madalamal sisselülitamistemperatuuril tuleb rull jagada lühemateks eraldi toidetavateks lõikudeks.

Kaabli sisselülitamisel tekkiv käivitusvool võib olla 3-4 korda suurem kaitseautomaadi nimivoolust. Vool stabiliseerub ligikaudu 300 sekundi jooksul. Kaitseautomaat, toitekaabel ja küttelõigu pikkus tuleb valida minimaalse võimaliku sisselülitamistemperatuuri järgi. Elektriühenduse, maanduse ja kaitseaparatuuri peab valima ning paigaldama kvalifitseeritud elektrik.

Tehnilised andmed:
Tootekood: UHC-25.
Tootja: Grand Meyer.
Tüüp: isereguleeruv paralleeltüüpi küttekaabel.
Kaabli versioon: madalatemperatuuriline lintkaabel.
Kasutusala: torustike, mahutite, katuste, vihmaveerennide, allavoolutorude ja muude tehniliste süsteemide külmumiskaitse ning temperatuuri hoidmine.
Kasutuspiirang: torustikele ja mahutitele, mida ei puhastata ega kuumutata auruga.
Pakend: küttekaabel 100 m rullis.
Rulli pikkus: 100 m.
Joonvõimsus +10 °C juures: 25 W/m.
Rulli arvestuslik nimivõimsus +10 °C juures: 2500 W.
Võimsuse reguleerimine: automaatne vastavalt kaabli ja ümbritseva keskkonna temperatuurile.
Toitepinge: 220-240 V AC.
Küttejuhtide arv: 2 paralleelset juhti.
Küttejuhtide materjal: tinatatud vask.
Küttejuhi ristlõige: 1,0 mm².
Kütteelement: pooljuhtiv isereguleeruv süsinikmaatriks.
Esimene sisemine isolatsioonikiht: koos süsinikmaatriksiga koekstrusiooni teel valmistatud PE-isolatsioon.
Teine sisemine isolatsioonikiht: modifitseeritud polüolefiin.
Kaitseekraan: metallist punutud ekraan.
Väliskest: UV-kindel modifitseeritud polüolefiin.
Väliskesta omadused: vastupidav UV-kiirgusele, niiskusele, löökidele ja kulumisele.
Kaabli mõõdud: 11,0 x 6,5 mm.
Minimaalne painutusraadius: 35 mm.
Minimaalne paigaldustemperatuur: -40 °C.
Maksimaalne pidev töötemperatuur: +65 °C.
Maksimaalne lubatud temperatuur väljalülitatud kaablile: +85 °C, kokku kuni 1000 tundi.
Kaitseekraani maksimaalne takistus: 18,2 Ω/km.
Maandus: kaabli metallist kaitseekraan tuleb ühendada kaitsemaandusega.
Kaabli lõikamine: kaablit võib lõigata objektil vajaliku pikkusega lõikudeks.
Minimaalne lõigatav pikkus: valida vastavalt paigaldus- ja ühendusnõuetele.
Paigaldus torustikule: toru välispinnale sobiva kinnituse ja soojusisolatsiooni alla.
Soovituslik kaitseautomaat: C-karakteristikuga kaitseautomaat vastavalt standardile IEC 60898-1.
Käivitusvool: kuni 3-4 korda kaitseautomaadi nimivoolust.
Voolu stabiliseerumisaeg pärast sisselülitamist: ligikaudu 300 sekundit.
Toite- ja otsakomplekt: Grand Meyer TTK-25, müügil eraldi.
Termostaat: müügil eraldi.
Elektriühendus: peab olema tehtud kvalifitseeritud elektriku poolt.

Maksimaalne küttelõigu pikkus +10 °C juures 16 A kaitseautomaadiga: 75 m.
Maksimaalne küttelõigu pikkus +10 °C juures 20 A kaitseautomaadiga: 85 m.
Maksimaalne küttelõigu pikkus +10 °C juures 30 A või 40 A kaitseautomaadiga: kuni kogu 100 m rull.

Maksimaalne küttelõigu pikkus 0 °C juures 16 A kaitseautomaadiga: 63 m.
Maksimaalne küttelõigu pikkus 0 °C juures 20 A kaitseautomaadiga: 77 m.
Maksimaalne küttelõigu pikkus 0 °C juures 30 A kaitseautomaadiga: 95 m.
Maksimaalne küttelõigu pikkus 0 °C juures 40 A kaitseautomaadiga: kuni kogu 100 m rull.

Maksimaalne küttelõigu pikkus -20 °C juures 16 A kaitseautomaadiga: 56 m.
Maksimaalne küttelõigu pikkus -20 °C juures 20 A kaitseautomaadiga: 65 m.
Maksimaalne küttelõigu pikkus -20 °C juures 30 A kaitseautomaadiga: 75 m.
Maksimaalne küttelõigu pikkus -20 °C juures 40 A kaitseautomaadiga: 90 m.

Maksimaalne küttelõigu pikkus -40 °C juures 16 A kaitseautomaadiga: 43 m.
Maksimaalne küttelõigu pikkus -40 °C juures 20 A kaitseautomaadiga: 55 m.
Maksimaalne küttelõigu pikkus -40 °C juures 30 A kaitseautomaadiga: 65 m.
Maksimaalne küttelõigu pikkus -40 °C juures 40 A kaitseautomaadiga: 75 m.

Vastavus: CE, direktiiv 2014/35/EL.
Standardid: IEC 60800:2009, EN 60335-1:2012/A11:2014, EN 60335-2-96:2002/A1:2004/A2:2009 ja EN 62233:2008/AC:2008.
