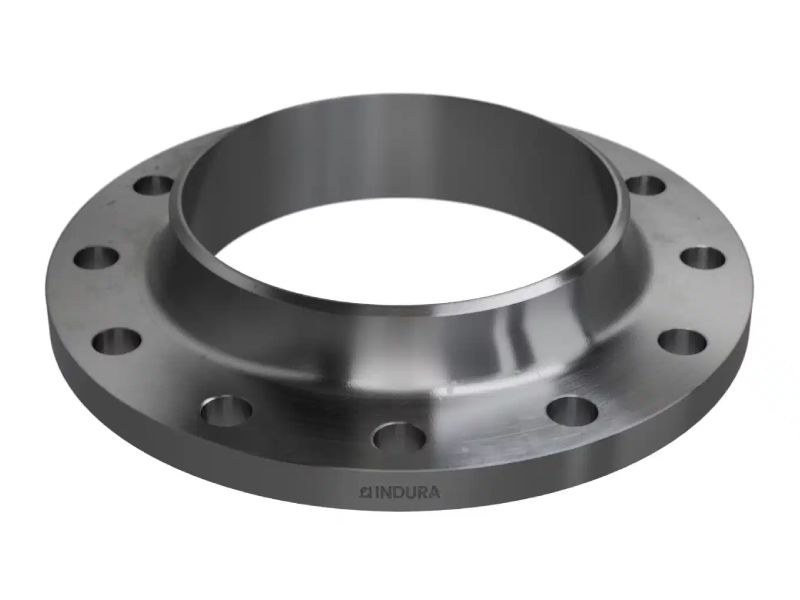

kaelusäärik DN200 / Ø 219,1 × 6,3 mm EN 1092-1/11 B1 PN16 Materjal: P250GH

See keevisäärik (kaelusäärik) vastab standardile EN 1092‑1 tüüp 11 ning on märgitud tihenduspinna tüübiga B1. Materjaliks on süsinikteras klassist P250GH ning toode on varustatud materjalitõendiga standardsel dokumendil EN 10204/3.1. Liitmiku sobiv näidis-mõõt on DN200 (sobiv torule Ø 219,1 × 6,3 mm) ning nimirõhk kuni PN 16. See sobib kasutamiseks torustikes, kus nõutakse keevisliitega ühendusi ja kindlaid standarditele vastavaid äärikuid.

Tehnilised andmed:
Standard: EN 1092-1 (tüüp 11, keevisäärik).
Tihenduspinna tüüp: B1 (reljeefne pind).
Nimitorustiku läbimõõt: DN 200.
Toru ühendusläbimõõt: Ø 219,1 mm.
Seina paksus: 6,3 mm.
Nimirõhk: PN 10-16 (süsteemi nõuded kuni PN 16).
Materjal: P250GH (süsinikteras).
Materjali sertifikaat: EN 10204/3.1.
Poldiaukude arv: 12.
Poldi suurus: M20.

Materjali ja standardi selgitus:
Materjal P250GH: Euroopa standardis määratletud süsinikteras, mida kasutatakse surve- ja temperatuuritööks sobivates torustikudes. Materjalil on kõrged mehaanilised omadused ning see on sobiv termilise ja survekoormuse all töötavates süsteemides.
Standard EN 1092-1: See standard reguleerib surve-äärikuid (flanges) metalltorude jaoks – katte-, naelutus- ja keevisühendustega äärikud, mõõdud, tolerantsid, materjalid, tihenduspinnad jm. Versioon “-1” keskendub surve-äärikutele. Standardi tüüp 11 viitab keevisäärikule (weld neck) ehk äärik, mille toru sisse keevitatakse põhjaga ning mille ühendusala on koormustele tulemustega arvestatud.
Tihenduspinna tüüp B1: See tähendab standardi järgi reljeefse pinnaga (raised face) äärikut, kus tihenduspinna kõrgus on määratud ning tihenduspindala asub ääriku esiküljel.
EN 10204/3.1 sertifikaat: Materjali ja tootmise kohta antav dokument, mis kinnitab materjali koostist, keemilist koostist ning mehaanilisi omadusi vastavalt standardile. Tagab, et äärik vastab kvaliteedinõuetele.

Tarneaeg kuni 3 tööpäeva
