Würth kinnitusankur W-KD M6 x 100 mm, tsingitud teras, 25 tk

Würth 0904761 W-KD on tsingitud terasest kinnitusankur detailide kinnitamiseks õõnsatele seintele, õõnes- ja ripplagedele ning erinevatele sandwich-elementidele. Kallutatav ankurdusosa avaneb konstruktsiooni taga olevas õõnsuses ja lukustub aluspinna taha, moodustades kinnitusele suure toetuspinna.

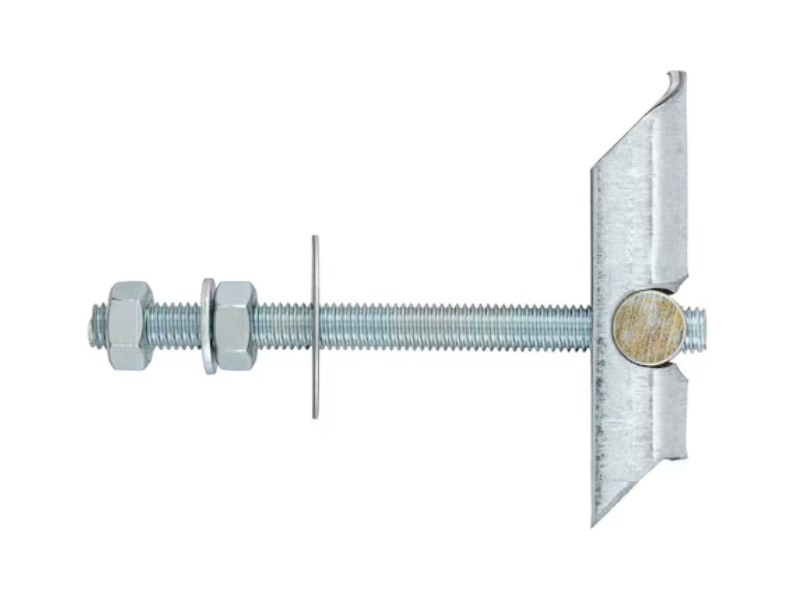

Ankur tarnitakse täielikult komplekteerituna koos M6 keermelati, seibi ja kuuskantmutriga. Pööratav keermelatt võimaldab iga kinnituspunkti asendit eraldi reguleerida, mistõttu sobib W-KD hästi ka torustike, riputite ja muude konstruktsioonide paigaldamiseks, kus on vaja kinnituse kõrgust või kallet täpselt seadistada.

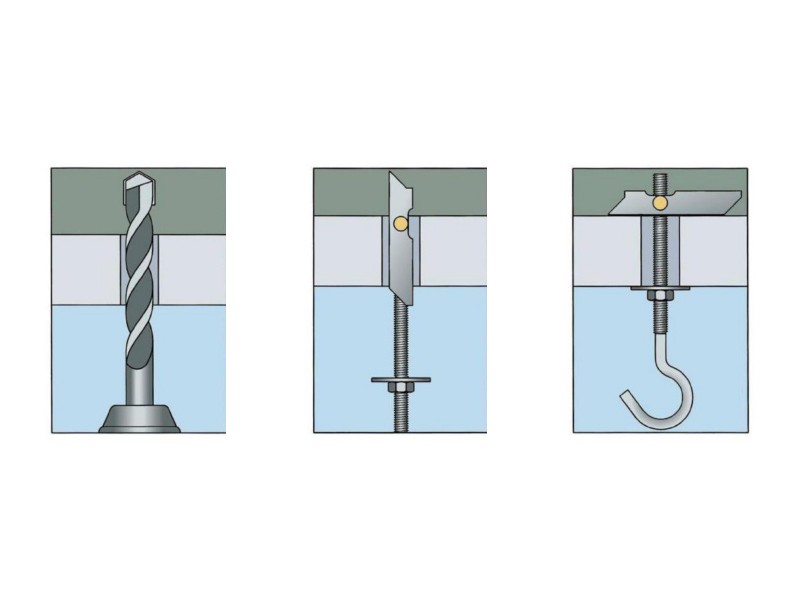

Paigaldamiseks puuritakse konstruktsiooni 17 mm läbimõõduga ava, ankur lükatakse läbi ava ning kallutatav element avaneb õõnsuses automaatselt. Seejärel asetatakse kinnitatav detail kohale ning ühendus pingutatakse seibi ja kuuskantmutriga. Ankur sobib kuni 60 mm paksuse kinnitatava detaili jaoks ning konstruktsiooni taga peab olema vähemalt 75 mm vaba ruumi.

W-KD kinnitusankrut saab kasutada näiteks ripplagede, torukinnituste, tehnosüsteemide ja muude kergemate konstruktsioonide kinnitamiseks. Lubatav koormus sõltub alati aluspinna materjalist, konstruktsioonist ja konkreetsest paigalduslahendusest.

Tehnilised andmed:
Tootekood: 0904761.
Tootja: Würth.
Tootesari: W-KD.
Tüüp: kinnitusankur õõneskonstruktsioonidele.
Kasutusala: detailide kinnitamine õõnsatele seintele, õõneslagedele, ripplagedele ja sandwich-elementidele.
Keerme mõõt: M6.
Keerme tüüp: meetriline.
Ankru läbimõõt: 6 mm.
Ankru pikkus: 100 mm.
Maksimaalne kinnituspaksus: 60 mm.
Nõutav puuri läbimõõt: 17 mm.
Ava läbimõõt kinnitatavas detailis: 7 mm.
Minimaalne vaba õõnsuse sügavus: 75 mm.
Materjal: teras.
Pinnakate: tsingitud.
Komplektis: kinnitusankur, M6 keermelatt, seib ja kuuskantmutter.
Paigaldusviis: kallutatav ankurdusosa avaneb ja lukustub konstruktsiooni taga olevas õõnsuses.
Maksimaalne punktkoormus trapetsplekist lael torude kinnitamisel: 0,8 kN.
Maksimaalne punktkoormus trapetsplekist lael muude kinnituste korral: 1,0 kN.
